Высоковольтные испытания и проверки КТП

Необходимо провести проверку и выявить неисправности электрической сети и оборудования? Требуются услуги электроизмерительной лаборатории? Мы вам поможем! Энергетическое обследование и энергопаспорт – главное условие энергосбережения на предприятии.

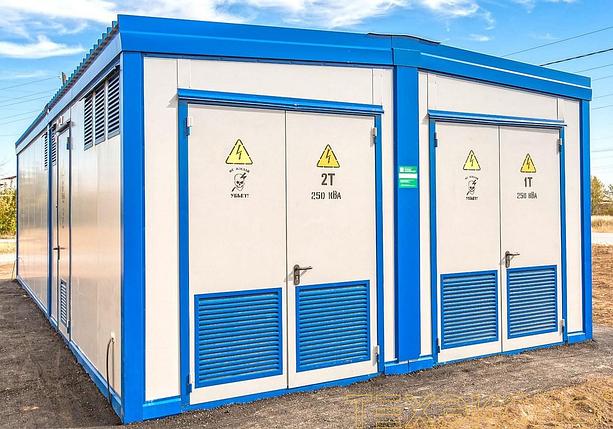

Электролаборатория инженерной компании "Energy Service RTD" выполняет испытания комплектных трансформаторных подстанций (КТП).

Состав испытаний и проверок трансформаторных подстанций КТП

Обязательно испытываются распределительные устройства высокого и низкого напряжения (ВН и НН), а также питающие кабельные линии. Перед проведением испытаний в обязательном порядке проводят визуальный осмотр и измерение сопротивления изоляции.

Испытания КТП подстанций включают обязательную проверку следующих элементов этих электроустановок:

1. Высоковольтным испытаниям подвергаются распределительные устройства 6 или 10 кВ и РУ 0,4 кВ и первичные ячейки. К испытуемым элементам относятся: опорные и проходные изоляторы, измерительные трансформаторы тока и напряжения, вакуумные и масляные выключатели, все разъединительные устройства. Испытания КТП подстанций производят в соответствии с нормами ГОСТ и по правилам ТБ и ПУЭ.

2. В составе электроустановки испытываются кабельные линии, распределяющие электроэнергию.

3. В состав испытаний входят проверка и контроль вторичных цепей для управления, защиты и сигнализации.

4. В состав испытаний КТП подстанций входят замер сопротивления изоляции с помощью мегомметра.

Проведение механических испытаний КТП

К обязательным операциям, производимым персоналом испытательной электролаборатории, относят выполнение механических испытаний. Это проверка состояний контактных соединений высоковольтного оборудования.

Проверяется исправность блокировок, механизмов доводки разъединителей и выключателей нагрузки. Проверяется вхождение заземляющих ножей, работа заземляющих устройств. Производится действие по вкатыванию и выкатыванию выдвижных тележек коммутационных элементов.

По рекомендации сотрудников электролаборатории, обслуживающий электроустановку персонал исправляет недостатки и настраивает работу механики.

В комплексные испытания КТП подстанций в обязательном порядке входят объединяющие их испытания и проверка выкатных тележек высоковольтных выключателей 6-10 кВ. Этот вид замера считается самым сложным, потому что в выключенном состоянии выключателя его сделать нельзя. Во вкаченном положении произвести измерение одного полюса также не представляется возможным. Поэтому сопротивление постоянному току производится при включенном выключателе. Выполняют замер сопротивления всего выключателя. Затем производят необходимые вычисления. Выполнение этого действия происходит при снятии напряжения с токовых шин и с фидера.

Сотрудники электролаборатории инженерной компании "Energy Service RTD" выполняют комплекс мероприятий по полной проверке и высоковольтным испытаниям КТП подстанций. После проведения всех работ подготавливают отчет о состоянии оборудования и заполняют протокол испытаний. Один экземпляр остается в архиве электролаборатории, другой отправляется заказчику.
